铅酸电池换磷酸铁锂前，怎样测量外壳、端子和安装空间？

别只看长、宽、高

别只量托盘上的长和宽。下面六项有一项对不上，电池就可能放得下却接不上、固定不了，或以后拆不出来：

暂时量不到的项目就注明“未知”，不要先写成“尺寸相同”。这样能避免后面按一个模糊结论选错型号。

您现在手上有什么测量依据？

有旧电池就量旧电池；电池已经拆走，就量电池仓或托盘；只有图纸也可以从图纸开始。选最接近的一项，下面的工具会提示该量哪些位置。

从您手头的资料开始

您可以测量现有电池、空电池仓或托盘，也可以从图纸或外壳规格开始。请选择最接近的情况，查看更换前需要记录的尺寸和照片。

您手头有什么资料？ 现有电池 电池仓或托盘 图纸或外壳规格

测量准备更换的电池

只有旧电池目前安装正确，它的尺寸才适合作为参考。

在外壳最宽和最高的位置测量最大总长、总宽和总高。必要时分别记录外壳高度与包含端子的总高度。拆除电池前，请拍摄端子所在面、正负极位置、线缆走向以及固定方式。

项目	需要了解的信息
外壳轮廓	最大长 × 宽 × 高（mm），含影响放置的突出结构
端子	类型、尺寸、位置、极性和线缆引出方向
固定方式	底部卡边、顶部压板、绑带或支架
依据	电池标签、型号、影像和可用图纸

联系我们

测量电池仓或托盘的净空间

记录最小内部净尺寸，不要使用电池柜或外壳的外部尺寸。

扣除支架、保温层、仓门五金和其他障碍物后，测量真正可用的内部空间。除了最终安装位置，还要检查电池装入和取出的路径，并为线缆、保护装置及维护操作预留空间。

项目	需要了解的信息
可用空间	扣除支架、保温层和仓门五金后的最小净空长 × 宽 × 高
搬运路径	开口尺寸以及电池放置或取出的路线
维护间隙	线缆弯曲半径、保险丝、隔离器和端子操作空间
固定方式	托盘挡边、压板、绑带以及规定的放置方向

联系我们

核对图纸或外壳规格

BCI、DIN 或 JIS 只能作为起点，不能证明替换电池一定放得下。

请使用准确版本的产品图纸，并确认其尺寸测量基准。如果图纸同时给出外壳高度和总高度，需要分别核对。相同的外壳型号不能替代对端子布局、极性、固定结构以及实际安装空间的检查。

项目	需要了解的信息
资料来源	准确的型号图纸、版本号和尺寸测量基准
高度	图纸同时提供时，分别核对外壳高度和总高度
连接接口	端子布局、极性、固定结构和放置方向
最终检查	批准前确认真实电池仓和线缆路径

联系我们

测量完整的电池外形尺寸

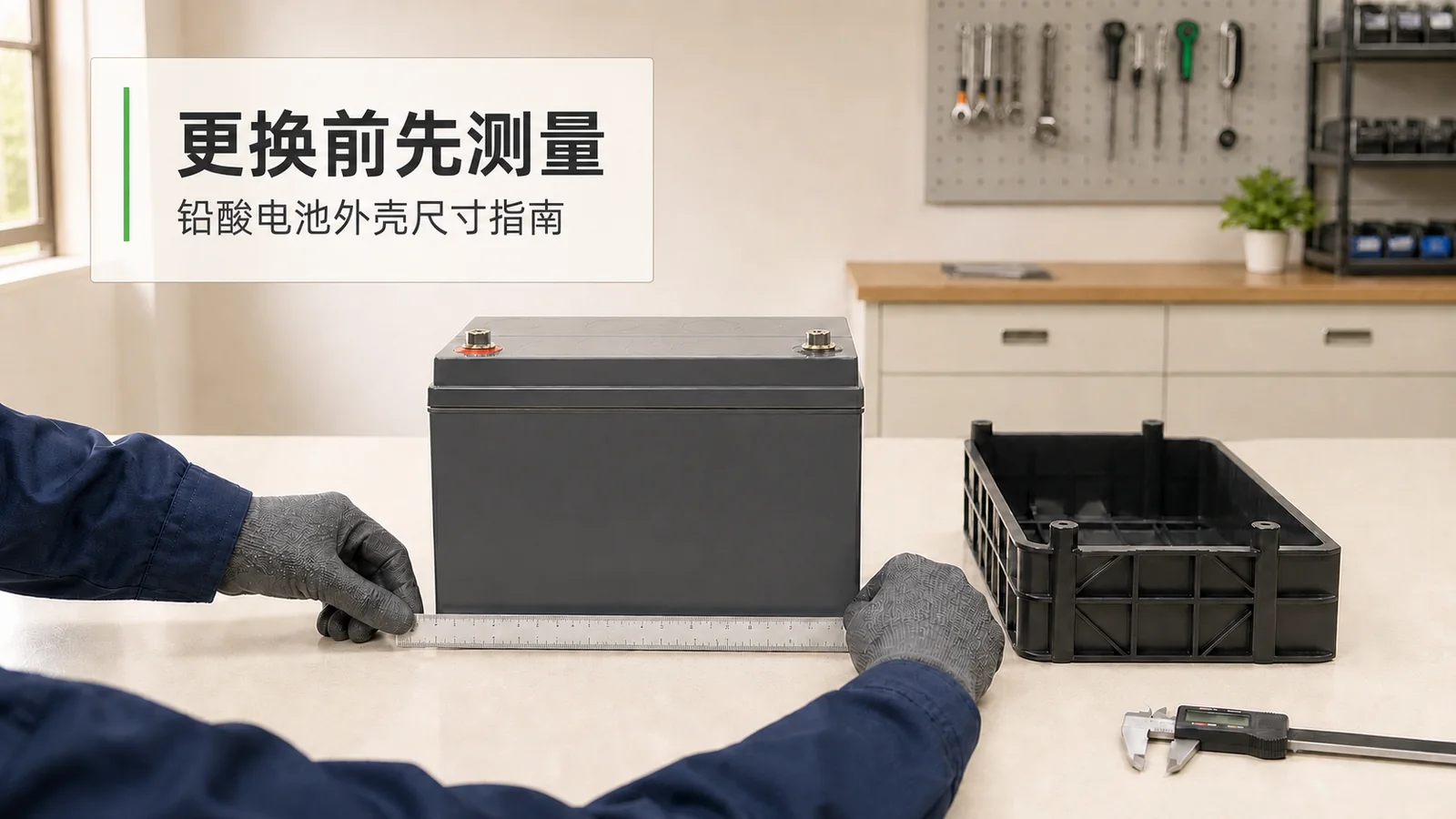

量长、宽、高时，始终使用同一组基准面，并在照片或草图上标出来。最好记录毫米；如果资料只有英寸，保留原值，再在旁边写上换算值。

长度

找出电池最远的两个端点来量长度。会影响装卸的把手或外壳凸起也要算进去，并在照片上标清尺寸从哪里量到哪里。

宽度

在电池最宽处测量。上盖可能比下部外壳更宽，所以两处都看一遍，不要只按标签朝向判断长宽。

外壳高度与总高度

图纸上的“高度”有时只到外壳顶部，有时把端子也算在内。能确认时，把下面两项分开写：

• 外壳高度：不计端子突出部分的壳体高度；
• 总高度：安装后最高点的高度，包括端子、保护盖或其他必须保留的凸出结构。

电池上方还要给端子、保护盖和接线工具留位置。初选器只允许长宽互换，高度不会跟着旋转。

测量电池实际能够占用的空间

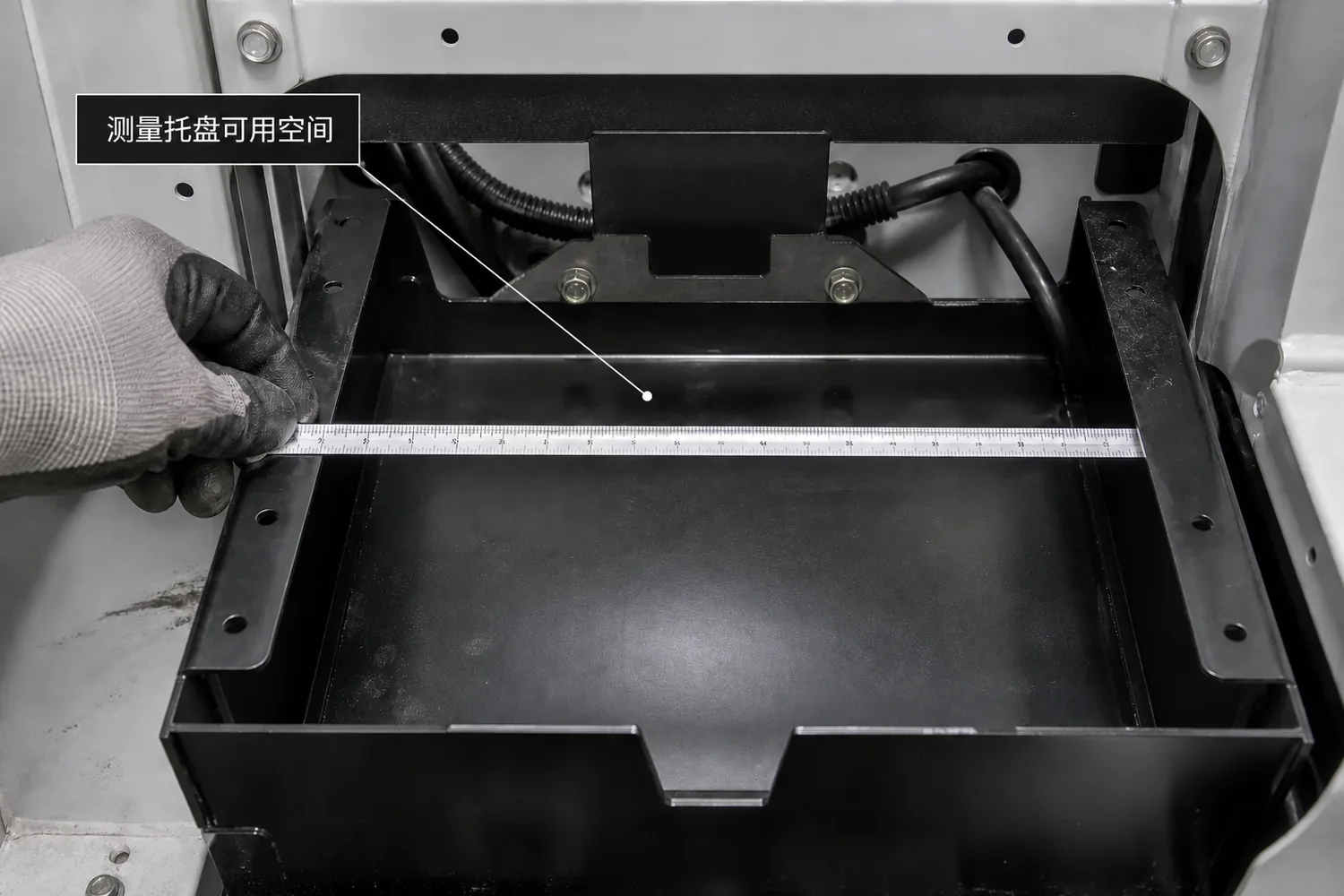

量托盘、电池箱或电池仓时，不要看柜体外部尺寸。沿内壁找最窄的位置，再把下面这些会占空间的结构扣掉：

• 托盘挡边、固定支架和结构翻边；
• 门铰链、锁扣、内部盖板和保温层；
• 保险丝、隔离开关、汇流排、传感器和线缆支撑件；
• 线缆弯曲半径和端子保护盖；
• 相邻设备及必要的检修空间；
• 电池装入和移出时必须经过的开口与路径。

把扣除这些障碍后剩下的最大长、宽、高填进工具，不要填电池柜的外部尺寸。

记录端子、极性和线缆方向

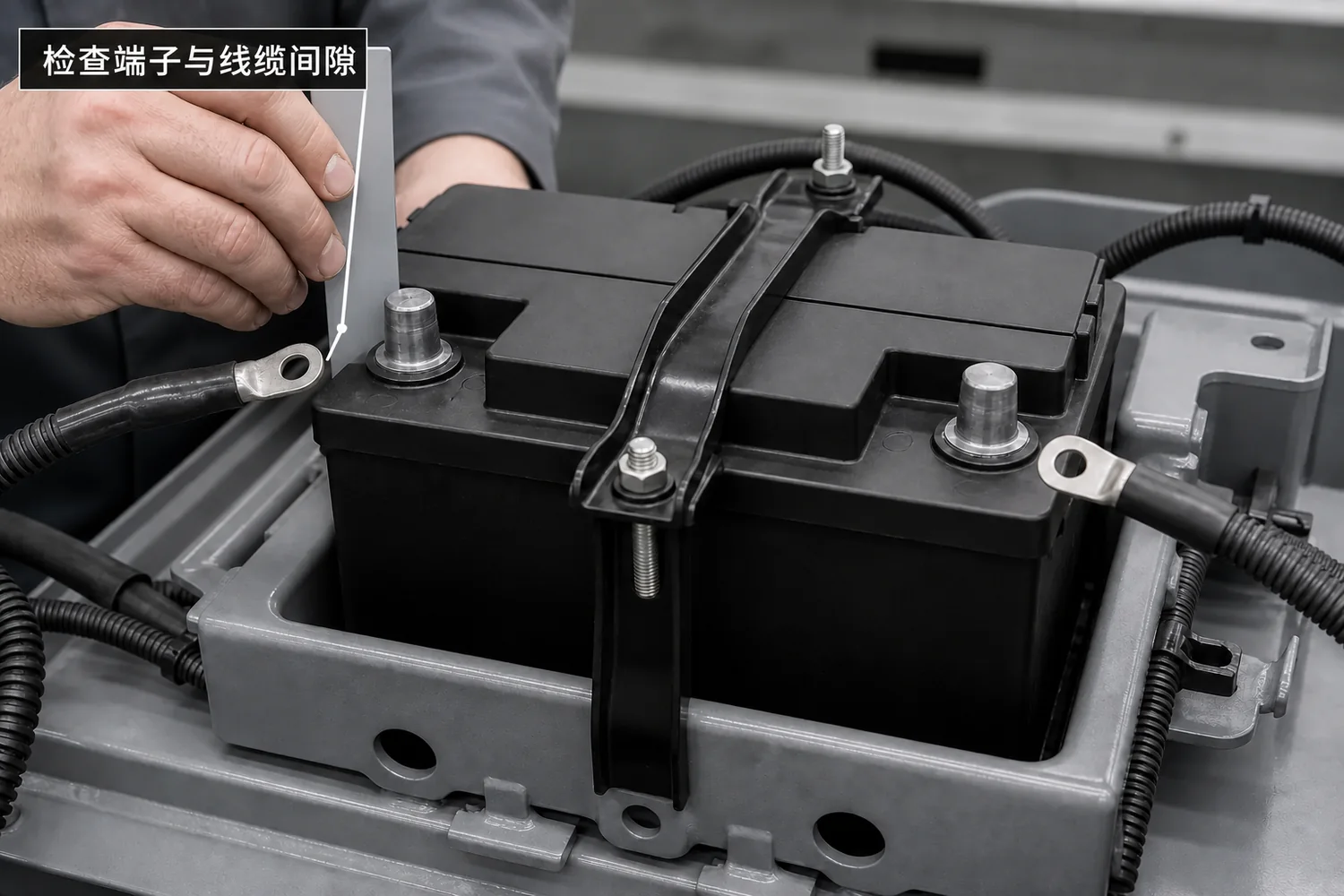

外壳尺寸相同，端子布局不同，原有线缆就可能接不上。选型号前，把下面这些细节拍清楚、量清楚：

• 端子类型及准确的连接接口；
• 已经核实的端子或螺柱尺寸；
• 从约定基准面观察时，正负极端子所在的位置；
• 线缆从哪一侧接近端子，接好后往哪一侧走；
• 线鼻子朝向、保护盖和绝缘要求；
• 安装与检查时可供工具操作的空间；
• 电池在托盘上转向后，线缆是否还能自然接到正确端子。

如果必须延长线缆、硬折线鼻子或大幅改线才能接上，这就不再是单纯的外壳替换，最好让电气和机械人员一起评估。

电池要固定得住，也要拿得出来

先看看旧电池靠什么固定：底部卡边、凹槽、顶部压条、绑带还是侧支架。替换电池在允许的安装方向上，也要能使用同一套或经确认的固定方式。

再按实际路线试想一次装入和拆出：开口够不够大，抬升角度是否受限，附近线束和工具有没有位置。如果必须先拆掉无关设备，或硬把线缆拨开才能送进托盘，就不能算真正的“直接替换”。

外壳规格只是检索线索，不是适配结论

BCI、DIN、JIS 或制造商自己的外壳编号，可以帮您找到相近型号，但不能直接证明能装。找到准确图纸和版本后，再看下面几项：

• 长、宽、高分别由哪些基准面定义；
• 图纸标注的是外壳高度还是总高度；
• 端子类型、布局与极性；
• 固定结构和允许的安装方向；
• 实际托盘或电池仓是否符合图纸的使用前提。

所以这里不放一张“通用换算表”。没有准确图纸和版本作支撑，同一外壳名称也可能在尺寸口径、端子或固定方式上有差别。

先用尺寸初选器缩小范围

选择系统电压，再填入电池仓实际可用的长 × 宽 × 高。工具会把这些数据与当前已发布的铅酸替代产品比较。

1. 选择设备对应的系统电压。
2. 填写电池仓的最小可用长、宽、高，不要填外部尺寸。
3. 选择毫米或英寸，三个数使用同一单位。
4. 查看尺寸候选，再逐一检查端子、极性和固定方式。

工具会试算长宽互换，也就是在托盘平面内旋转 90°；高度始终不变。旋转后即使尺寸合适，也要看端子、极性、线缆和固定件是否还能正常使用。

查看哪些电池尺寸适合当前空间

先选择系统电压，再填写电池可用空间中最小的净长、净宽和净高。我们会列出产品记录尺寸不超过这些数值的已发布产品。测量时请扣除支架、舱门、线缆弯曲和检修空间；下单前还要核对端子、极性、固定结构和最新图纸。

正在加载当前产品选项…

查看匹配产品

怎样理解初选结果

外壳放得下以后，还要看电气条件

尺寸合适后，还要检查实际工作电压、充电器或其他充电来源、持续与峰值电流、保护设置和环境温度。可以按 Hysincere 的铅酸电池改磷酸铁锂系统兼容性检查清单继续逐项核对。

电池更小，不代表一定能带动设备；容量更大，也不代表一定更合适。续航要根据负载、可用放电深度、转换损耗、充电机会和预留余量单独计算。

准备这些资料，工程师会更快判断

如果需要我们帮忙看型号，把下面这些资料一起发来就可以。尺寸请注明单位，照片能看清端子和周边结构即可：

• 现有铅酸电池的制造商、准确型号和铭牌照片；
• 系统标称电压，以及设备或应用类型；
• 最大可用长 × 宽 × 高、单位和标注过的测量基准点；
• 能够区分时，分别提供外壳高度和总高度；
• 端子类型、尺寸、位置、极性和线缆引出方向；
• 托盘、压条、绑带、底部卡边或支架的细节；
• 端子保护盖、线缆弯曲、保险丝和隔离开关所需间隙；
• 门、舱口或装卸路径的尺寸；
• 允许的安装方向与环境限制；
• 机械图纸、版本号和空置安装空间的照片。

照片上最好标出测量起点和终点，并拍到端子方向、托盘和固定件。这样工程师可以按真实安装位置判断，而不是只凭电池型号或外壳名称猜测。

量完尺寸后，按这个顺序继续

先量旧电池和电池仓净空间，再检查端子、极性、线缆、固定方式和装卸路径。用工具缩小产品范围后，逐一核对图纸和实际安装条件；尺寸过关，再继续做充电和电流评估。
